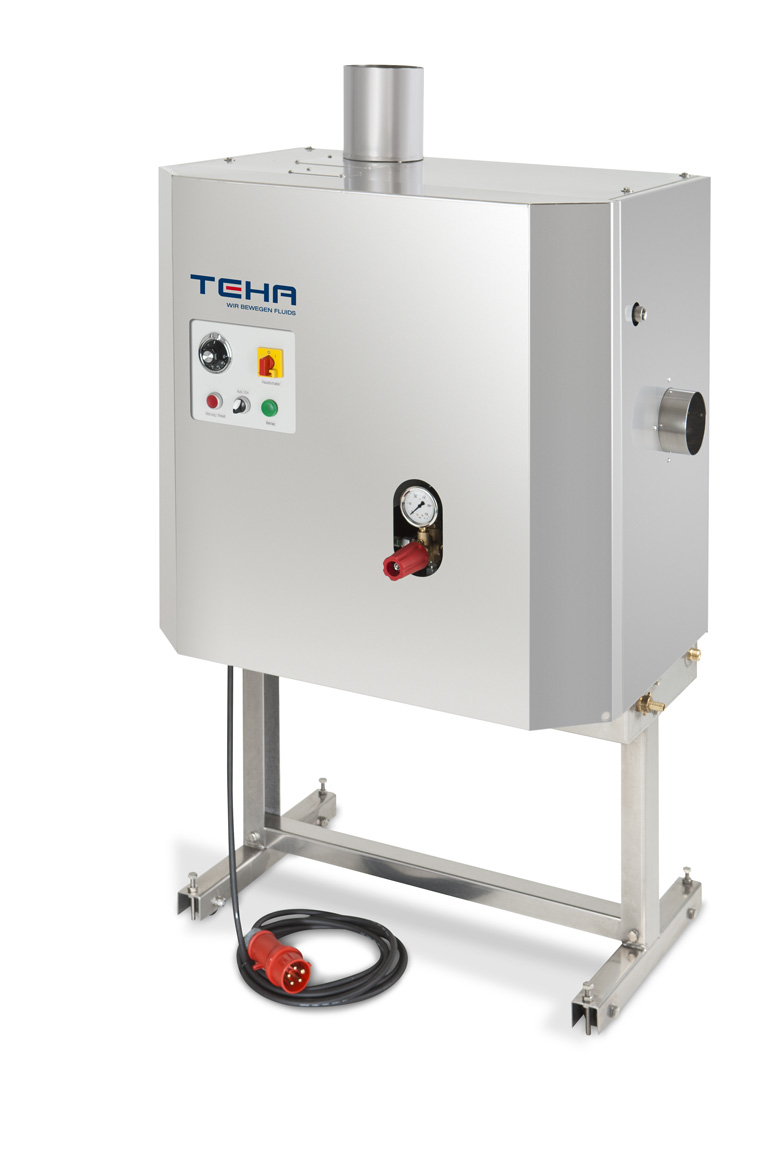

Hochdruckreiniger TEHA 6000

Hochdruckreiniger TEHA6000 Funktionsbeschreibung:

1. Druckerzeugung

Das kalte Wasser wird einem Vorflutbehälter entnommen und mittels einer Dreikolbenpumpe auf den gewünschten Druck gebracht.

2. Wassererwärmung
Das unter Druck stehende Wasser wird über ein Unloaderventil der TEHA- Brennerkammer zugeführt, in der es entweder mit Öl oder Gas erhitzt wird.

3. Druck- und Wassermengenregelung
Druck und Wassermenge werden über ein Unloaderventil reguliert. Beim Reduzieren des Drucks vermindert sich gleichzeitig die Wassermenge. Das nicht benötigte Wasser wird über einen Bypass umgeleitet.

4. Temperaturregelung
Die Temperatur wird über einen Thermostat geregelt. Dieser schaltet den Brenner ab, sobald die eingestellte Temperatur erreicht ist. Nachdem die Temperatur um ca. 8 °C abgefallen ist, wird der Brenner wieder eingeschaltet.

5. Sicherheitseinrichtung
Die Sicherheit der Maschine wird durch folgende Einrichtungen gewährleistet:
postbullets Das Sicherheitsventil lässt bei unzulässigen Druckerhöhungen den Überdruck ab.
postbullets Der Sicherheitstemperaturbegrenzer mit Rauchgasfühler schaltet bei Erreichen
    unzulässiger Rauchgastemperaturen den Brenner ab.
postbullets Der Strömungsschalter schaltet den Brenner bei ausreichender Wassermenge ein,
    bzw. bei unzureichender Wassermenge ab.
postbullets Der Druckschalter gibt den Brenner erst bei Erreichen eines Mindestdrucks frei.
    Alle genannten Schalter sind in Reihe geschaltet, das bedeutet, wenn einer
    dieser Schalter nicht durchgeschaltet hat, wird der Brenner nicht freigegeben.
    Damit wird eine größtmögliche Sicherheit gewährt.

6. Druckabschaltung
Die Maschine ist mit einer Druckabschaltung ausgestattet, die beim Schließen der Spritzpistole den Pumpenmotor abstellt und beim Öffnen wieder einschaltet.

Technische Daten TEHA6000:

Betriebsdruck Ölbeheizt
V10480003
Gasbeheizt
V10480001-1
Heizschlange: 3/8"
Betriebsdruck: 30 - 200 bar
Betriebstemperatur: 30 - 95°C
Wassermenge: 900 ltr./h
Stromaufnahme: 12A
Motorleistung: 5KW
Hochdruckpumpe: Speck NP16/15
Betriebsspannung: 380V 50Hz
Gewicht o. Montageelemente: 160kg 170kg
Leistungsbereich: 80KW
70KW / 55KW
Öl- bzw. Gasverbrauch: Heizöl 6,5 kg/h
Erdgas L: 7-10 m³7/h
Erdgas H: 5,9-7m³/h
Propan/Butan: 2,0-2,7 kg/g
Abgastemperatur: max. 180°C
Wirkungsgrad: >=91%
Abgasverluste: <=9%
Rußwert n. Bacherach: 0 - 1
Abmessungen: 866x615x930 mm


Zubehör:

Basisversion (ohne Verkleidung, ohne Außenluftansaugung, ohne Abgassammler, ohne Montageelemente (Standfuß oder Teleskopkonsole)).

Bezeichnung Art.-Nr.
Standfuss (Paar) B10470008
Teleskopkonsole B10470005
Edelstahl-Vollverkleidung B10480001
Luftansaugung B10480002
Weiteres auf Anfrage
Stromanschluss
Starkstrom-Stecker 380V
Speckpumpe
15l/min Speck-Pumpe
Thermostat
Thermostat

*Hinweis zum Einsatz von Biodiesel: Für den Betrieb mit Biodiesel werden alle kraftstoffführenden Teile gegen solche, die biodieselgeeignet sind, ausgetauscht. Der Wirkungsgrad verbessert sich im Vergleich zu Heizöl um 3–4%. Für ältere Brennerkammern steht ein Umbauset zur Verfügung.
