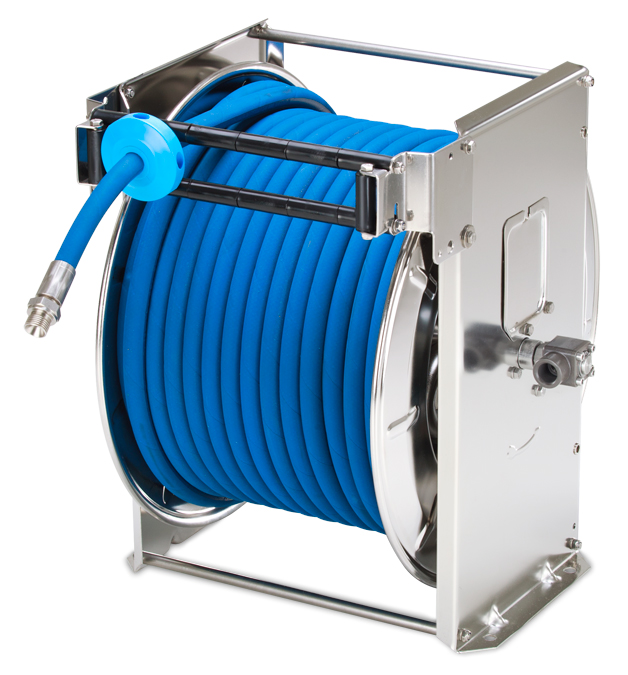

Beschreibung: Bei der Baureihe ST handelt es sich um einen sehr robusten und ausgereiften Schlauchaufroller mit automatischem Federrückzug. Im Standard werden die Schlauchaufroller mit einem Aluminium-Druckguss Winkeldrehgelenk ausgeliefert. Ein Schlauch ist nicht im Lieferumfang enthalten kann aber gerne angefragt werden. Abbildung ähnlich |
Technischen Daten:
| Type | ST60/10/3 pulverbeschichtet |
ST60/10/3e Edelstahl |
ST60/10/3ep elektropoliert |
||
| Artikelnummer: | X | V10710028 | auf Anfrage | ||
| Schlauchlänge (max): | max. 57m (AD 15mm) | ||||
| Schlauch: | nicht im Lieferumfang enthalten | ||||
| Nennweite: | 10mm (3/8") | ||||
| Anschluss Eingang: | 3/8" Innengewinde | ||||
| Anschluss Ausgang: | 3/8" Innengewinde | ||||
| Betriebsdruck: | 300bar (gegen Aufpreis bis max. 500bar)* | ||||
| Temperatur: | 1-100°C (gegen Aufpreis bis 180°C)** | ||||
| Gewicht: | 32,5kg (unverpackt) | ||||
| Abmessungen: | siehe Download links | ||||
| geeignete Medien: | Wasser, Reinigungsmittel, Luft, Öle, Fette, usw.** |
||||
| Winkeldrehgelenk: | WDTH10/Aluminium B10700035 (V2A gegen Aufpreis)*** | ||||
 Drehgelenk WDTH10/Al |
 Feststellschraube |
 Schlaucheinlauffenster |
*Für den Einsatz der Schlauchaufroller bis zu 500bar kann ein Edelstahl-Winkeldrehgelenk mit Nennweite 1/4" (5mm) eingesetzt werden. Zusätzlich wird ein modifizierter Rohrbogen eingeschweißt. Die Artikelnummer für den Mehrpreis bei 3/8" Schlauchaufrollern lautet MP1070003505.
** Bei Verwendung von Chemikalien oder im Einsatz mit höheren Temperaturen können Dichtungen in Viton verbaut werden. Die Artikelnummer für den Mehrpreis bei 3/8" und 1/2" Schlauchaufrollern lautet M1071001201. Für EPDM muss die folgende Artikelnummer bestellt werden M1071001202.
*** Die Artikelnummer für den Mehrpreis eines 3/8" bzw. 1/2" Edelstahl-Winkeldrehgelenkes lautet MP10700035011.
